Populations en interactions

Le modèle proie-prédateur de Lotka et Volterra

Nous considérons le modèle de dynamique de populations de Lotka (1925) et Volterra (1926) :

$\left\{\begin{array}{l} \dot x = rx - c xy,\\ \dot y = bxy - m y. \end{array}\right. \tag{1}$

Dynamiques

Il n’y a pas de difficulté particulière à la simulation par rapport au modèle de la tordeuse du bourgeon de l’épinette avec population d’oiseaux variables.

Code

## on nettoie l'espace de travail et on reload les modules
%reset -f

import numpy as np
import matplotlib.pyplot as plt
from scipy.integrate import odeint

## densités initiales des populations
x0 = 1
y0 = 2.5
etat0_LV = np.array([x0, y0])

## tspan
t_0 = 0
t_fin = 30.0
pas_t = 0.01
tspan = np.arange(t_0, t_fin, pas_t)

## paramètres du modèle
r = 1.0
c = 1.0
b = 1.0
m = 1.0
params_LV = np.array([r, c, b, m])

## définition du modèle de Lotka Volterra
def model_LV(etat, t, params):
    x, y = etat                       # recupere les variables d'etat
    r, c, b, m = params               # recupere les parametres
    etatdot = [r*x - c*x*y,           # dot x
               b*x*y - m*y]           # dot y
    return etatdot                    # renvoie la derivee

## simulation proprement dite
int_LV = odeint(model_LV, etat0_LV, tspan, args=(params_LV,), hmax=pas_t)

Représentation graphique contre le temps :

Code

## création d'une figure, et d'un système d'axe
fig1, ax1 = plt.subplots(1, 1)

fig1.suptitle("Dynamiques Proies - Prédateurs modèle de Lotka Volterra",
             va='top', fontsize='14')

## tracé de x et y contre le temps
ax1.plot(tspan, int_LV[:, 0], color = 'C0', label = "proies $x$")
ax1.plot(tspan, int_LV[:, 1], color = 'C1', label = "prédateurs $y$")

## axes & co
ax1.set_xlabel('Temps', fontsize='12')
ax1.set_ylabel('Densités de populations', fontsize='12')
ax1.legend()
ax1.grid()

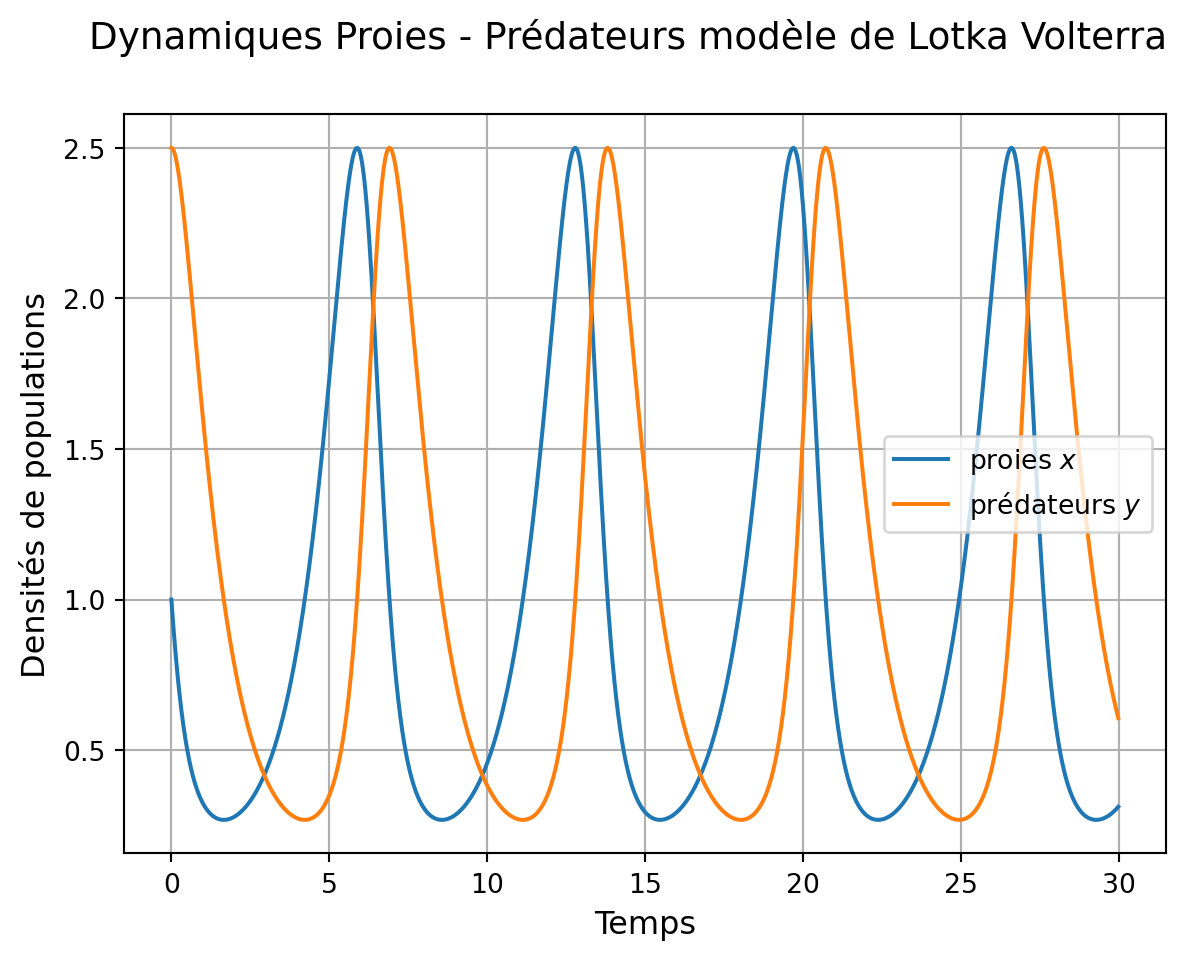

Figure 1: dynamiques des proies et prédateurs contre le temps dans le modèle de Lotka et Volterra (Equation 1)

Plan de phase

Il est intéressant de représenter les trajectoires dans l’espace d’état $(x,y)$ , en combinaison avec une analyse qualitative du plan de phase (isoclines nulles, équilibres), une représentation du champs de vecteurs et de quelques morceaux de trajectoires sur le plan.

Commençons par calculer les isoclines nulles et les équilibres.

Code

## array annexes pour le calcul et la représentation des isoclines nulles
xplot = np.arange(0, 3, .1)
yplot = np.arange(0, 3, .1)

## isoclines nulles de xdot
null_x_x = np.zeros_like(yplot)        # x = 0 isocline nulle de xdot
null_x_y = np.ones_like(xplot)*(r/c)   # y = r/c isocline nulle de xdot

## isoclines nulles de ydot
null_y_y = np.zeros_like(xplot)        # y = 0 isocline nulle de ydot
null_y_x = np.ones_like(yplot)*(m/b)   # x = m/b isocline nulle de ydot

## équilibres
eq_extinct = [0, 0]
eq_coex = [r/c, m/b]

Puis on trace le plan de phase.

Code

## création d'une figure, et d'un système d'axe
fig2, ax2 = plt.subplots(1, 1)

## titre de la figure
fig2.suptitle("Dynamiques Proies - Prédateurs modèle de Lotka Volterra",
            va='top', fontsize='14')

## isoclines nulles
ax2.plot(null_x_x, yplot, color = 'C2')
ax2.plot(xplot, null_x_y, color = 'C2', label = "isoclines nulles de $\dot x$")
ax2.plot(xplot, null_y_y, color = 'C1')
ax2.plot(null_y_x, yplot, color = 'C1', label = "isoclines nulles de $\dot y$")

## équilibres
ax2.plot(eq_extinct[0], eq_extinct[1], marker ='.', color = 'C3', markersize = 16)
ax2.plot(eq_coex[0], eq_coex[1], marker ='.',
        color = 'C0', markersize = 16)
## trajectoires
ax2.plot(int_LV[:, 0], int_LV[:, 1], color = 'C0', label = "trajectoire")

## enluminures
ax2.set_xlabel('Proies $x$', fontsize='12')
ax2.set_ylabel('Prédateurs $y$', fontsize='12')
ax2.legend(fontsize='10', loc = "upper right")

## modification éventuelle des bornes des axes
ax2.set_ylim(bottom=-.1, top=None)
ax2.set_xlim(left=-.1, right=None);

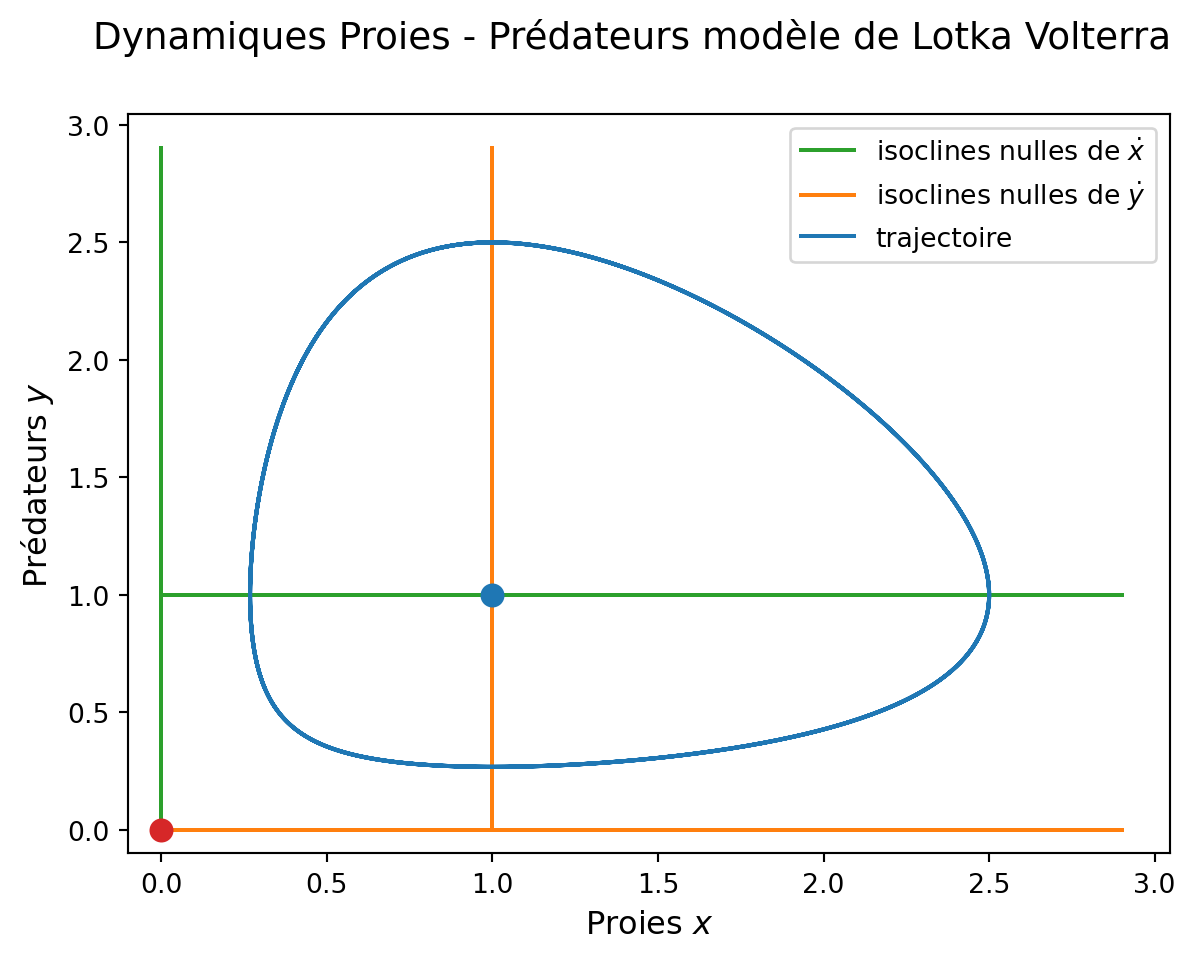

Figure 2: plan de phase du modèle proies-prédateurs de Lotka Volterra (Equation 1)

Complètons ce plan de phase avec l’orientation du champs de vecteurs (fonction quiver) et des échantillons de trajectoires (fonction streamplot). Ces représentations reposent sur la définition d’une grille de coordonnées sur le plan, via une meshgrid.

## définition de l'échantillonnage selon $x$ et $y$
x_grid = np.linspace(0.1, 3.0, 10)   # au passage on change un peu de np.arange()
y_grid = np.linspace(0.1, 3.0, 10)

## grille X,Y selon x_grid et y_grid
X, Y = np.meshgrid(x_grid, y_grid)

Sur cette grille, on calcule les dérivées $\dot x$ et $\dot y$ :

dx, dy = model_LV([X, Y], 0, params_LV)

Et on peut compléter le plan de phase :

## tracé du champs de vecteur
ax2.quiver(X, Y, dx, dy, angles = 'xy', color = 'grey', width = .002)

## tracé des échantillons de trajectoires
ax2.streamplot(X, Y, dx, dy, density = 0.4, maxlength = 0.25, color = "purple")

display(fig2)

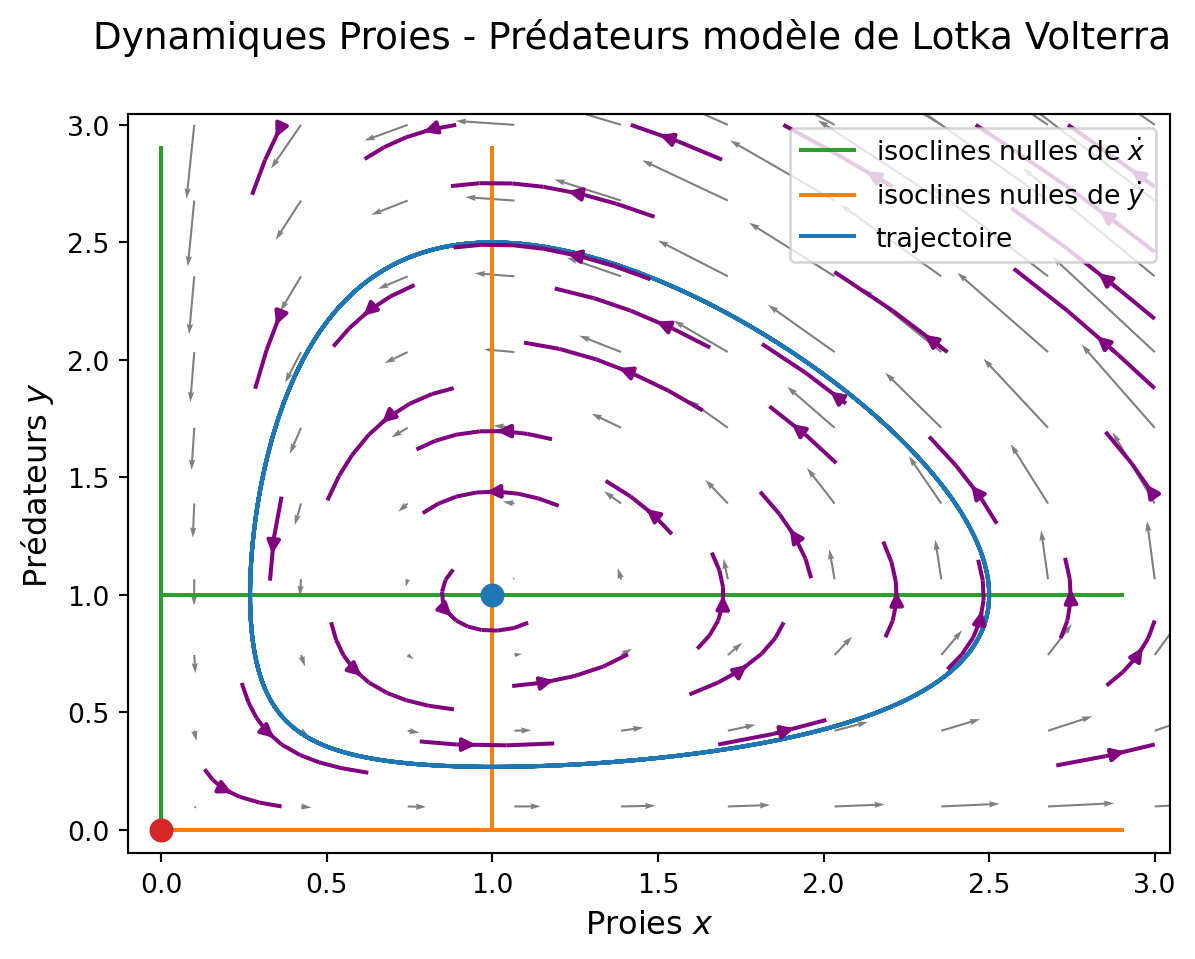

Figure 3: plan de phase du modèle proies-prédateurs de Lotka Volterra

Important

Attention à l’option angles ='xy' de quiver: les flèches sont ainsi tracées avec orientation en unité naturelle de l’écran et pas en unité naturelle de la figure qui est le comportement par défaut de la méthode (qui n’est pas naturel).

Intégrale première

Finalement on peut représenter l’intégrale première de ce système. Commençons par la définir selon les calculs faits en cours :

$H(x,y) = -r\log(y)+ c y - m \log(x) + b x.$

def int_premiere(etat, params):
    x, y = etat
    r, c, b, m = params
    H_xy = -r*np.log(y) + c*y - m*np.log(x) + b*x
    return H_xy

Effectuons une représentation graphique en 3D dans l’espace $(x, y, H)$ , ce qui fournit un visuel intéressant.

Pour celà nous avons besoin d’une meshgrid plus précise que celle définie plus haut.

Code

x_grid = np.linspace(0.15, 3.0, 30)
y_grid = np.linspace(0.15, 3.0, 30)
X, Y = np.meshgrid(x_grid, y_grid)

fig3, ax3 = plt.subplots(1, 1, subplot_kw={"projection": "3d"})

## colormaps
from matplotlib import cm

## intégrale première sur la grille X, Y
ax3.plot_surface(X, Y, int_premiere([X, Y], params_LV),
             cmap=cm.viridis, antialiased=True, alpha =.7)

## réglage de l'angle de vision en fonction de l'élévation et de l'azimut
ax3.view_init(elev=10, azim= 30)

## labellisation des axes
ax3.set_xlabel('Proies $x$', fontsize='12')
ax3.set_ylabel('Prédateurs $y$', fontsize='12')
ax3.set_zlabel('Intégrale première', fontsize='12')

ax3.set_yticklabels([])
ax3.set_xticklabels([])
ax3.set_zticklabels([])
fig3.suptitle("Intégrale première\n modèle de Lotka Volterra",
            va='top', fontsize='14');

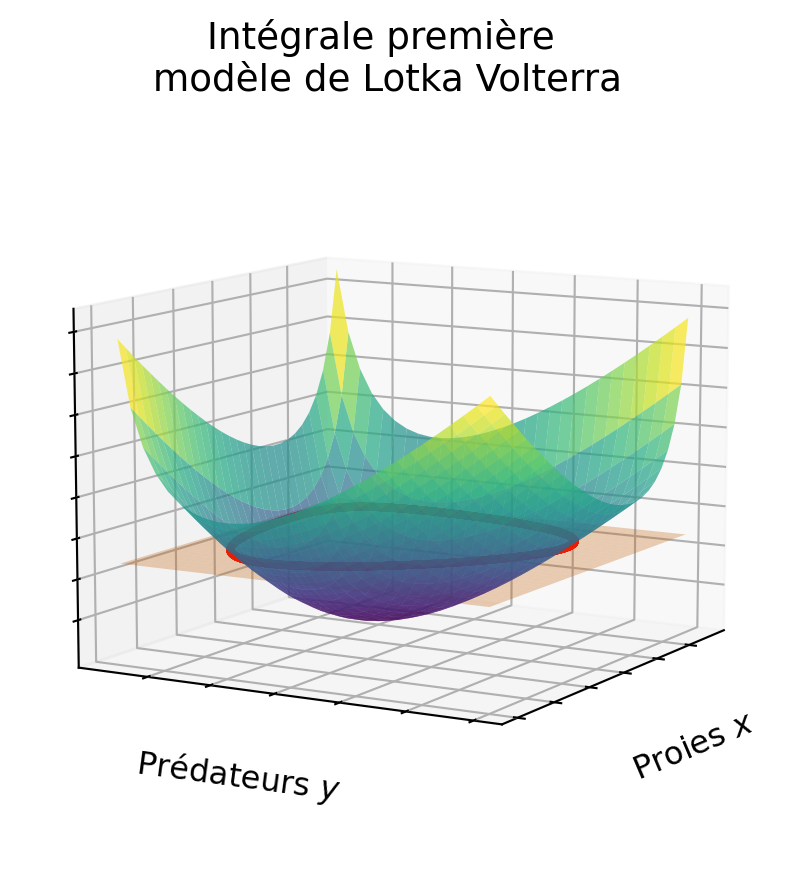

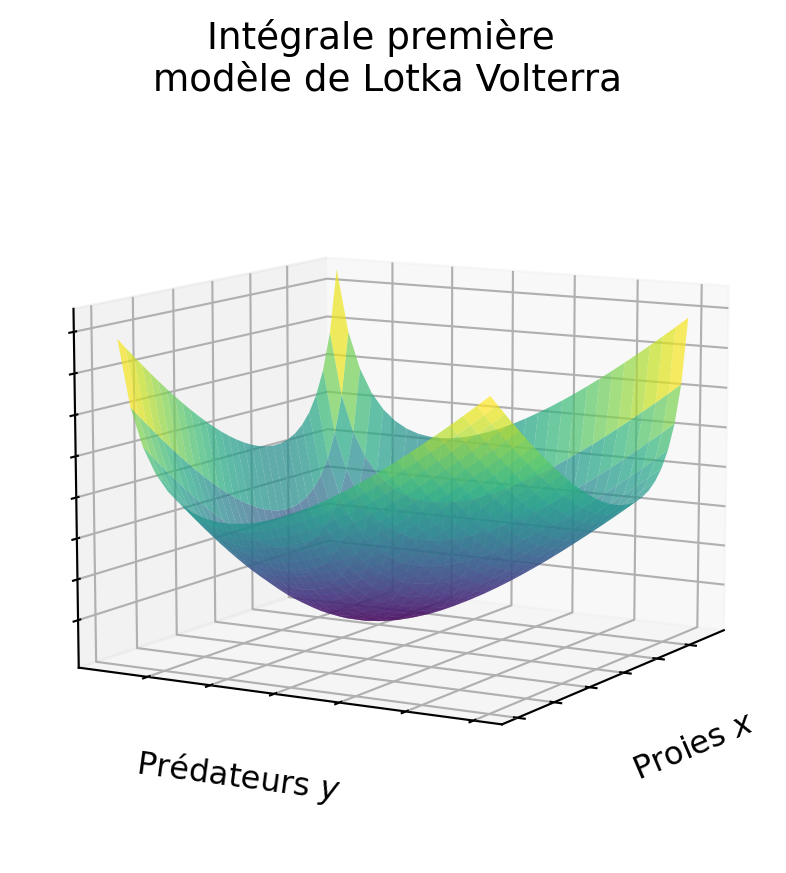

Figure 4: intégrale première du modèle proies prédateurs de Lotka Volterra (Equation 1)

On rajoute la trajectoire et la valeur $H(x,y) = H(x_0, y_0)$ :

## H(x,y) = H(x0,y0)
ax3.plot_surface(X, Y,
                np.ones_like(X)*int_premiere([x0, y0], params_LV),
                antialiased=True, alpha =.3)

## trajectoire
ax3.plot(int_LV[:,0], int_LV[:,1],
         int_premiere([int_LV[:,0], int_LV[:,1]], params_LV),
         color = "red", linewidth = 3)

display(fig3)

Figure 5: intégrale première du modèle proies prédateurs de Lotka Volterra (Equation 1)

Le modèle de Rosenzweig MacArthur

Nous considérons le modèle de dynamique de populations attribué à Rosenzweig et MacArthur (voir Rosenzweig and MacArthur (1963), Turchin (2003), Smith (2008)).

$\left\{\begin{array}{l} \dot x = \displaystyle rx\left(1-\frac{x}{K}\right) - c \frac{x}{h+x} y\\[.3cm] \dot y = b\displaystyle \frac{x}{h+x} y - m y \end{array}\right. \tag{2}$

Dynamiques et plan de phase

Il n’y a pas de difficulté particulière à la simulation par rapport au modèle de Lotka Volterra.

Code

%reset -f

import numpy as np
import matplotlib.pyplot as plt
from scipy.integrate import odeint

## densités initiales des populations
x0 = 1
y0 = 2.5
etat0_RMA = np.array([x0, y0])

## tspan
t_0 = 0
t_fin = 80.0
pas_t = 0.01
tspan = np.arange(t_0, t_fin, pas_t)

## paramètres (il y a un cycle limite attractif pour ces valeurs)
r = 1.0
K = 10
c = 1.0
h = 2.0
b = 2.0
m = 1.0
params_RMA = np.array([r, K, c, h, b, m])

## modèle
def model_RMA(etat, t, params):
    x, y = etat
    r, K, c, h, b, m = params
    etatdot = [r*x*(1-x/K) - c*x/(h+x)*y,
               b*x/(h+x)*y - m*y]
    return etatdot

## simulation
int_RMA = odeint(model_RMA, etat0_RMA, tspan, args=(params_RMA,), hmax=pas_t)

Représentation graphique des trajectoires contre le temps :

Code

fig1, ax1 = plt.subplots(1, 1)
fig1.suptitle("Dynamiques du modèle de Rosenzweig - MacArthur",
            va='top', fontsize='14')

## tracé de x et y contre le temps
ax1.plot(tspan, int_RMA[:, 0], color = 'C0', label = "proies $x$")
ax1.plot(tspan, int_RMA[:, 1], color = 'C1', label = "prédateurs $y$")

## enluminures
ax1.set_xlabel('temps', fontsize='12')
ax1.set_ylabel('densités de populations', fontsize='12')
ax1.legend(fontsize='10')
ax1.grid()

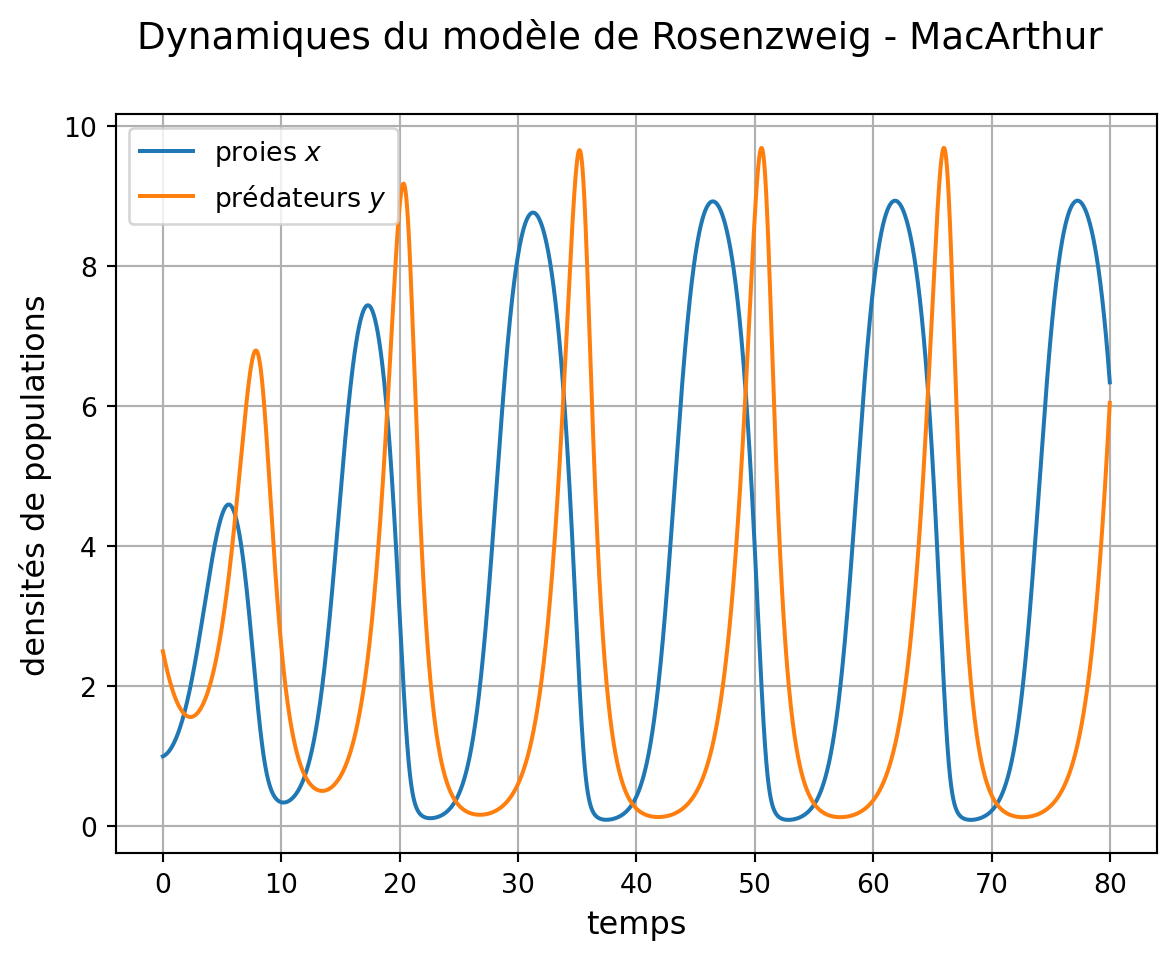

Figure 6: simulation des trajectoires du modèle de Rosenzweig et MacArthur (Equation 2)

Représentation graphique dans le plan de phase :

Code

fig2, ax2 = plt.subplots(1, 1)
fig2.suptitle("Plan de phase du modèle de Rosenzweig - MacArthur",
                va='top', fontsize='14')

## calcul des isoclines nulles
xplot = np.arange(0, K+.1, .1)
yplot = np.arange(0, K+.1, .1)

null_x_x = np.zeros_like(yplot)
null_x_y = r/c*(h+xplot)*(1-xplot/K)

null_y_y = np.zeros_like(xplot)
null_y_x = np.ones_like(yplot)*m*h/(b-m)

## équilibres
eq_extinct = [0, 0]
eq_coex = [m*h/(b-m), r/c*(h+m*h/(b-m))*(1-m*h/(b-m)/K)]
eq_prey = [K, 0]

## tracé des isoclines nulles, des équilibres, et de la trajectoire simulée
ax2.plot(null_x_x, yplot, color = 'C2')
ax2.plot(xplot, null_x_y, color = 'C2', label = "isoclines nulles de $\dot x$")
ax2.plot(xplot, null_y_y, color = 'C1')
ax2.plot(null_y_x, yplot, color = 'C1', label = "isoclines nulles de $\dot y$")

## équilibres
ax2.plot(eq_extinct[0], eq_extinct[1], marker ='.', color = 'C3', markersize = 16)
ax2.plot(eq_coex[0], eq_coex[1], marker ='.', color = 'C3', markersize = 16)
ax2.plot(eq_prey[0], eq_prey[1], marker ='.', color = 'C3', markersize = 16)

## trajectoires
ax2.plot(int_RMA[:, 0], int_RMA[:, 1], color = 'C0', label = "trajectoire")

## enluminures
ax2.set_xlabel('Proies $x$', fontsize='12')
ax2.set_ylabel('Prédateurs $y$', fontsize='12')
ax2.legend(fontsize='10', loc = "upper right")
ax2.set_ylim(bottom=-.5, top=None)
ax2.set_xlim(left=-.5, right=None)

## représentation du champs de vecteurs
x_grid = np.linspace(0.1, K, 10)
y_grid = np.linspace(0.1, K, 10)
X, Y = np.meshgrid(x_grid, y_grid)

## dérivées dot_x et dot_y sur la grille
dx, dy = model_RMA([X, Y], 0, params_RMA)

ax2.quiver(X, Y, dx, dy, angles = 'xy', color = 'grey', width = .002);

Figure 7: plan de phase du modèle de Rosenzweig et MacArthur (Equation 2)

Diagramme de bifurcations

Nous allons représenter les asymptotiques de la population de prédateurs $y^*$ en fonction de $K$ . Il y a 3 situations asymptotiques distinctes pour le modèle de Rosenzweig MacArthur :

si : $0<K<\displaystyle\frac{mh}{b-m}$ : les prédateurs s’éteignent et les proies convergent vers $K$ , l’équilibre d’extinction des deux populations est instable.
si : $\displaystyle\frac{mh}{b-m} <K< h+\frac{2mh}{b-m}$ : proies et prédateurs co-existent à un équilibre globalement asymptotiquement stable, l’équilibre d’extinction des prédateurs est instable, l’équilibre d’extinction des deux populations est instable.
si : $h+\displaystyle\frac{2mh}{b-m}<K$ proies et prédateurs co-existent le long d’un cycle limite globalement asymptotiquement stable, l’équilibre d’extinction des prédateurs est instable, l’équilibre d’extinction des deux populations est instable.

Dans un premier temps nous allons calculer et représenter les différents équilibres et leur stabilité dans le plan $(K, y)$ , puis nous calculerons et rajouterons une représentation du cycle limite.

Commençons par les équilibres :

Code

pas_K = .1

## situation 1.
Kplot1 = np.arange(pas_K, m*h/(b-m)+pas_K, pas_K)
y_prey1 = np.zeros_like(Kplot1)

## situation 2.
Kplot2 = np.arange(m*h/(b-m), h+2*m*h/(b-m)+pas_K, pas_K)
y_prey2 = np.zeros_like(Kplot2)
y_coex2 = [r/c*(h+m*h/(b-m))*(1-m*h/(b-m)/K_p) for K_p in Kplot2]

## situation 3.
Kplot3 = np.arange(h+2*m*h/(b-m), 8, pas_K/2)
y_prey3 = np.zeros_like(Kplot3)
y_coex3 = [r/c*(h+m*h/(b-m))*(1-m*h/(b-m)/K_p) for K_p in Kplot3]

Représentation graphique :

Code

fig3, ax3 = plt.subplots(1, 1)
fig3.suptitle("Diagramme de bifurcations $y^*$ en fonction de $K$",
             va='top', fontsize='14')

## tracé des différentes branches d'équilibres
## situation 1.
ax3.plot(Kplot1, y_prey1, color = 'C2', label = "équilibre stable")

## situation 2.
ax3.plot(Kplot2, y_prey2, color = 'C1', label = "équilibre instable")
ax3.plot(Kplot2, y_coex2, color = 'C2')

## situation 3.
ax3.plot(Kplot3, y_prey3, color = 'C1')
ax3.plot(Kplot3, y_coex3, color = 'C1')

## enluminures
ax3.set_ylabel('densité de prédateurs $y_\infty$', fontsize='12')
ax3.set_xlabel('capacité de charge $K$', fontsize='12')

## Type des bifurcations
ax3.text(2.2, 0.1, 'transcritique', fontsize='12')
ax3.text(5.15, 2.75, 'Hopf', fontsize='12')

ax3.grid()

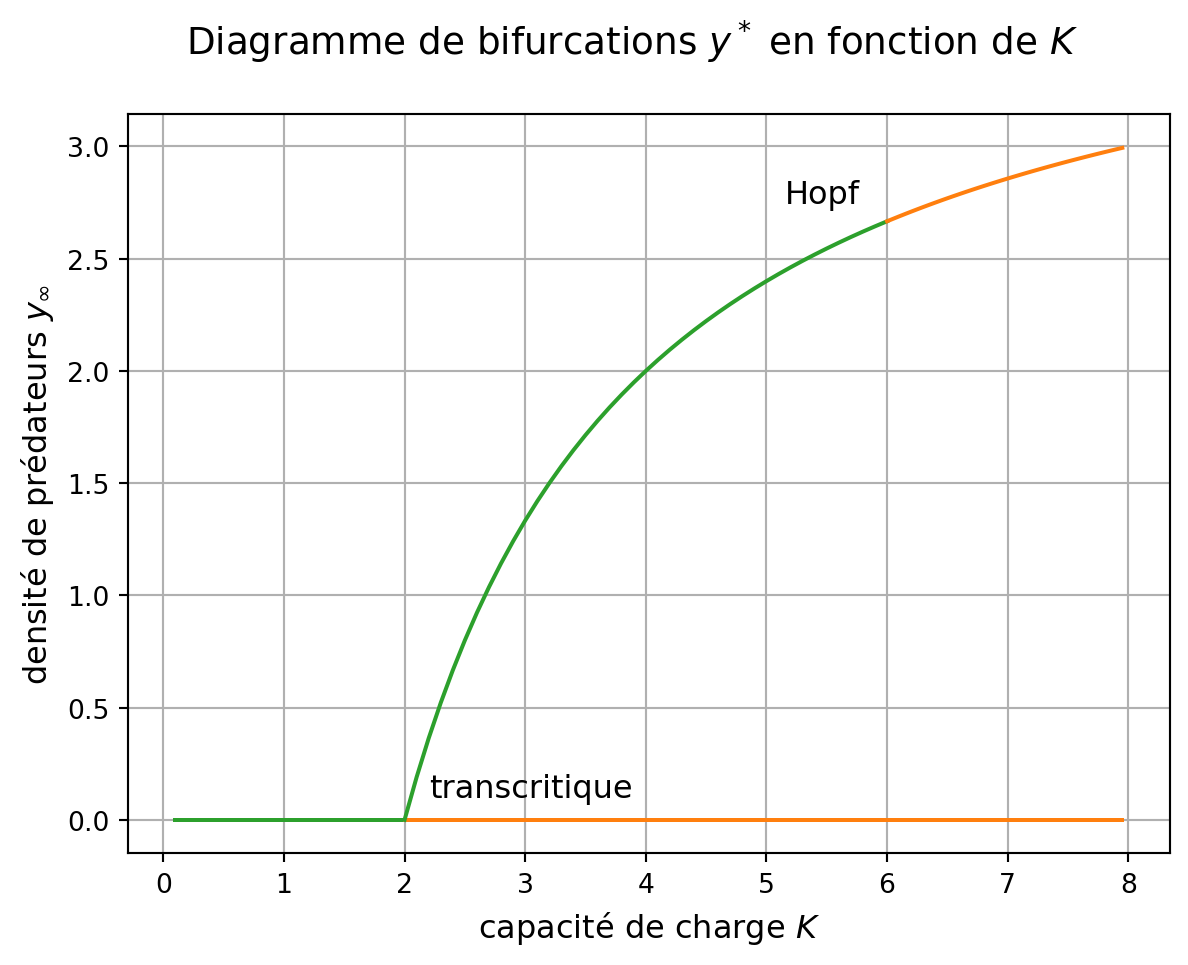

Figure 8: diagramme de bifurcation $y^*$ en fonction de $K$ pour le modèle de Rosenzweig MacArthur (Equation 2)

On aimerait pouvoir visualiser sur le diagramme de bifurcations l’amplitude du cycle limite attractif qui émerge de l’équilibre instable. Pour cela, on utilise une approche qui consiste à simuler pendant longtemps le système dynamique et récupérer les extrema de la trajectoire périodique pour ensuite les tracer (approche “brute force”).

## temps d'intégration du transitoire "long"
tspan_transitoire = np.arange(t_0, 100*t_fin, pas_t)

## array pour sauvegarder les extrema de la trajectoire périodique
y_cycle_min = np.array([])
y_cycle_max = np.array([])

for K_p in Kplot3:
    ## on assigne le paramètre K à la valeur K_p
    params_RMA_cycle = np.array([r, K_p, c, h, b, m])

    ## on simule le système pendant le transitoire
    int_RMA_transitoire =  odeint(model_RMA,
            etat0_RMA, tspan_transitoire, args=(params_RMA_cycle,),
            hmax=pas_t)

    ## on resimule depuis la dernière valeur calculée
    ## dans la simulation du transitoire
    int_RMA_cycle = odeint(model_RMA, int_RMA_transitoire[-1, :],
            tspan, args=(params_RMA_cycle,), hmax=pas_t)

    ## on sauvegarde les extremas dans y_cycle_min et
    ## _max en appendant les array et les réassignant
    y_cycle_min = np.append(y_cycle_min, np.min(int_RMA_cycle[:,1]))
    y_cycle_max = np.append(y_cycle_max, np.max(int_RMA_cycle[:,1]))

Il ne reste plus qu’à tracer ces branches correspondant au cycle limite.

ax3.plot(Kplot3, y_cycle_min, color = 'C0', label = "cycle limite attractif")
ax3.plot(Kplot3, y_cycle_max, color = 'C0')

## légende
ax3.legend(fontsize='10')

## réafficher la figure
display(fig3)

Figure 9: diagramme de bifurcation $y^*$ en fonction de $K$ pour le modèle de Rosenzweig MacArthur (Equation 2)

That’s all folks!

References

Lotka, A. J. 1925. Elements of Physical Biology. Williams; Wilkins.

Rosenzweig, M. L., and R. H. MacArthur. 1963. “Graphical Representation and Stability Conditions of Predator-Prey Interactions.” American Naturalist 97: 209–23.

Smith, H. L. 2008. “The Rosenzweig MacArthur Predator Prey Model.”

Turchin, P. 2003. Complex Population Dynamics. Princeton University Press.

Volterra, V. 1926. “Variazioni e Fluttuazioni Del Numero d’individui in Specie Animali Conviventi.” Memoria Della Reale Accademia Nazionale Dei Lincei 2: 31–113.

Reuse

https://creativecommons.org/licenses/by-nc/4.0/

--- title: "Populations en interactions" --- ## Le modèle proie-prédateur de Lotka et Volterra {#sec-lv} Nous considérons le modèle de dynamique de populations de @Lotka1925 et @Volterra1926 : $$ \left\{\begin{array}{l} \dot x = rx - c xy,\\ \dot y = bxy - m y. \end{array}\right. $$ {#eq-lovo} ### Dynamiques Il n'y a pas de difficulté particulière à la simulation par rapport au modèle de la tordeuse du bourgeon de l'épinette avec population d'oiseaux variables. ```{python} #| code-fold: true ## on nettoie l'espace de travail et on reload les modules %reset -f import numpy as np import matplotlib.pyplot as plt from scipy.integrate import odeint ## densités initiales des populations x0 = 1 y0 = 2.5 etat0_LV = np.array([x0, y0]) ## tspan t_0 = 0 t_fin = 30.0 pas_t = 0.01 tspan = np.arange(t_0, t_fin, pas_t) ## paramètres du modèle r = 1.0 c = 1.0 b = 1.0 m = 1.0 params_LV = np.array([r, c, b, m]) ## définition du modèle de Lotka Volterra def model_LV(etat, t, params): x, y = etat # recupere les variables d'etat r, c, b, m = params # recupere les parametres etatdot = [r*x - c*x*y, # dot x b*x*y - m*y] # dot y return etatdot # renvoie la derivee ## simulation proprement dite int_LV = odeint(model_LV, etat0_LV, tspan, args=(params_LV,), hmax=pas_t) ``` Représentation graphique contre le temps : ```{python} #| code-fold: true #| label: fig-lovo-temps #| fig-cap: dynamiques des proies et prédateurs contre le temps dans le modèle de Lotka et Volterra (@eq-lovo) ## création d'une figure, et d'un système d'axe fig1, ax1 = plt.subplots(1, 1) fig1.suptitle("Dynamiques Proies - Prédateurs modèle de Lotka Volterra", va='top', fontsize='14') ## tracé de x et y contre le temps ax1.plot(tspan, int_LV[:, 0], color = 'C0', label = "proies $x$") ax1.plot(tspan, int_LV[:, 1], color = 'C1', label = "prédateurs $y$") ## axes & co ax1.set_xlabel('Temps', fontsize='12') ax1.set_ylabel('Densités de populations', fontsize='12') ax1.legend() ax1.grid() ``` ### Plan de phase Il est intéressant de représenter les trajectoires dans l'espace d'état $(x,y)$, en combinaison avec une analyse qualitative du plan de phase (isoclines nulles, équilibres), une représentation du champs de vecteurs et de quelques morceaux de trajectoires sur le plan. Commençons par calculer les isoclines nulles et les équilibres. ```{python} #| code-fold: true ## array annexes pour le calcul et la représentation des isoclines nulles xplot = np.arange(0, 3, .1) yplot = np.arange(0, 3, .1) ## isoclines nulles de xdot null_x_x = np.zeros_like(yplot) # x = 0 isocline nulle de xdot null_x_y = np.ones_like(xplot)*(r/c) # y = r/c isocline nulle de xdot ## isoclines nulles de ydot null_y_y = np.zeros_like(xplot) # y = 0 isocline nulle de ydot null_y_x = np.ones_like(yplot)*(m/b) # x = m/b isocline nulle de ydot ## équilibres eq_extinct = [0, 0] eq_coex = [r/c, m/b] ``` Puis on trace le plan de phase. ```{python} #| code-fold: true #| label: fig-lovo-plane #| fig-cap: plan de phase du modèle proies-prédateurs de Lotka Volterra (@eq-lovo) ## création d'une figure, et d'un système d'axe fig2, ax2 = plt.subplots(1, 1) ## titre de la figure fig2.suptitle("Dynamiques Proies - Prédateurs modèle de Lotka Volterra", va='top', fontsize='14') ## isoclines nulles ax2.plot(null_x_x, yplot, color = 'C2') ax2.plot(xplot, null_x_y, color = 'C2', label = "isoclines nulles de $\dot x$") ax2.plot(xplot, null_y_y, color = 'C1') ax2.plot(null_y_x, yplot, color = 'C1', label = "isoclines nulles de $\dot y$") ## équilibres ax2.plot(eq_extinct[0], eq_extinct[1], marker ='.', color = 'C3', markersize = 16) ax2.plot(eq_coex[0], eq_coex[1], marker ='.', color = 'C0', markersize = 16) ## trajectoires ax2.plot(int_LV[:, 0], int_LV[:, 1], color = 'C0', label = "trajectoire") ## enluminures ax2.set_xlabel('Proies $x$', fontsize='12') ax2.set_ylabel('Prédateurs $y$', fontsize='12') ax2.legend(fontsize='10', loc = "upper right") ## modification éventuelle des bornes des axes ax2.set_ylim(bottom=-.1, top=None) ax2.set_xlim(left=-.1, right=None); ``` Complètons ce plan de phase avec l'orientation du champs de vecteurs (fonction `quiver`) et des échantillons de trajectoires (fonction `streamplot`). Ces représentations reposent sur la définition d'une grille de coordonnées sur le plan, via une `meshgrid`. ```{python} ## définition de l'échantillonnage selon $x$ et $y$ x_grid = np.linspace(0.1, 3.0, 10) # au passage on change un peu de np.arange() y_grid = np.linspace(0.1, 3.0, 10) ## grille X,Y selon x_grid et y_grid X, Y = np.meshgrid(x_grid, y_grid) ``` Sur cette grille, on calcule les dérivées $\dot x$ et $\dot y$ : ```{python} dx, dy = model_LV([X, Y], 0, params_LV) ``` Et on peut compléter le plan de phase : ```{python} #| label: fig-lovo-plane-complet #| fig-cap: plan de phase du modèle proies-prédateurs de Lotka Volterra ## tracé du champs de vecteur ax2.quiver(X, Y, dx, dy, angles = 'xy', color = 'grey', width = .002) ## tracé des échantillons de trajectoires ax2.streamplot(X, Y, dx, dy, density = 0.4, maxlength = 0.25, color = "purple") display(fig2) ``` :::{.callout-important} Attention à l'option `angles ='xy'` de `quiver`: les flèches sont ainsi tracées avec orientation en unité naturelle de l'écran et pas en unité naturelle de la figure qui est le comportement par défaut de la méthode (qui n'est pas naturel). ::: ### Intégrale première Finalement on peut représenter l'intégrale première de ce système. Commençons par la définir selon les calculs faits en cours : $$ H(x,y) = -r\log(y)+ c y - m \log(x) + b x. $$ ```{python} def int_premiere(etat, params): x, y = etat r, c, b, m = params H_xy = -r*np.log(y) + c*y - m*np.log(x) + b*x return H_xy ``` Effectuons une représentation graphique en 3D dans l'espace $(x, y, H)$, ce qui fournit un visuel intéressant. Pour celà nous avons besoin d'une `meshgrid` plus précise que celle définie plus haut. ```{python} #| code-fold: true x_grid = np.linspace(0.15, 3.0, 30) y_grid = np.linspace(0.15, 3.0, 30) X, Y = np.meshgrid(x_grid, y_grid) ``` ```{python} #| label: fig-int-prem #| fig-cap: intégrale première du modèle proies prédateurs de Lotka Volterra (@eq-lovo) fig3, ax3 = plt.subplots(1, 1, subplot_kw={"projection": "3d"}) ## colormaps from matplotlib import cm ## intégrale première sur la grille X, Y ax3.plot_surface(X, Y, int_premiere([X, Y], params_LV), cmap=cm.viridis, antialiased=True, alpha =.7) ## réglage de l'angle de vision en fonction de l'élévation et de l'azimut ax3.view_init(elev=10, azim= 30) ## labellisation des axes ax3.set_xlabel('Proies $x$', fontsize='12') ax3.set_ylabel('Prédateurs $y$', fontsize='12') ax3.set_zlabel('Intégrale première', fontsize='12') ax3.set_yticklabels([]) ax3.set_xticklabels([]) ax3.set_zticklabels([]) fig3.suptitle("Intégrale première\n modèle de Lotka Volterra", va='top', fontsize='14'); ``` On rajoute la trajectoire et la valeur $H(x,y) = H(x_0, y_0)$ : ```{python} #| label: fig-int-prem-full #| fig-cap: intégrale première du modèle proies prédateurs de Lotka Volterra (@eq-lovo) ## H(x,y) = H(x0,y0) ax3.plot_surface(X, Y, np.ones_like(X)*int_premiere([x0, y0], params_LV), antialiased=True, alpha =.3) ## trajectoire ax3.plot(int_LV[:,0], int_LV[:,1], int_premiere([int_LV[:,0], int_LV[:,1]], params_LV), color = "red", linewidth = 3) display(fig3) ``` ## Le modèle de Rosenzweig MacArthur {#sec-rma} Nous considérons le modèle de dynamique de populations attribué à Rosenzweig et MacArthur (voir @Rosenzweig1963, @Turchin2003, @Smith2008). $$ \left\{\begin{array}{l} \dot x = \displaystyle rx\left(1-\frac{x}{K}\right) - c \frac{x}{h+x} y\\[.3cm] \dot y = b\displaystyle \frac{x}{h+x} y - m y \end{array}\right. $$ {#eq-rma} ### Dynamiques et plan de phase Il n'y a pas de difficulté particulière à la simulation par rapport au modèle de Lotka Volterra. ```{python} #| code-fold: true %reset -f import numpy as np import matplotlib.pyplot as plt from scipy.integrate import odeint ## densités initiales des populations x0 = 1 y0 = 2.5 etat0_RMA = np.array([x0, y0]) ## tspan t_0 = 0 t_fin = 80.0 pas_t = 0.01 tspan = np.arange(t_0, t_fin, pas_t) ## paramètres (il y a un cycle limite attractif pour ces valeurs) r = 1.0 K = 10 c = 1.0 h = 2.0 b = 2.0 m = 1.0 params_RMA = np.array([r, K, c, h, b, m]) ## modèle def model_RMA(etat, t, params): x, y = etat r, K, c, h, b, m = params etatdot = [r*x*(1-x/K) - c*x/(h+x)*y, b*x/(h+x)*y - m*y] return etatdot ## simulation int_RMA = odeint(model_RMA, etat0_RMA, tspan, args=(params_RMA,), hmax=pas_t) ``` Représentation graphique des trajectoires contre le temps : ```{python} #| code-fold: true #| label: fig-rma-temps #| fig-cap: simulation des trajectoires du modèle de Rosenzweig et MacArthur (@eq-rma) fig1, ax1 = plt.subplots(1, 1) fig1.suptitle("Dynamiques du modèle de Rosenzweig - MacArthur", va='top', fontsize='14') ## tracé de x et y contre le temps ax1.plot(tspan, int_RMA[:, 0], color = 'C0', label = "proies $x$") ax1.plot(tspan, int_RMA[:, 1], color = 'C1', label = "prédateurs $y$") ## enluminures ax1.set_xlabel('temps', fontsize='12') ax1.set_ylabel('densités de populations', fontsize='12') ax1.legend(fontsize='10') ax1.grid() ``` Représentation graphique dans le plan de phase : ```{python} #| code-fold: true #| label: fig-rma-plane #| fig-cap: plan de phase du modèle de Rosenzweig et MacArthur (@eq-rma) fig2, ax2 = plt.subplots(1, 1) fig2.suptitle("Plan de phase du modèle de Rosenzweig - MacArthur", va='top', fontsize='14') ## calcul des isoclines nulles xplot = np.arange(0, K+.1, .1) yplot = np.arange(0, K+.1, .1) null_x_x = np.zeros_like(yplot) null_x_y = r/c*(h+xplot)*(1-xplot/K) null_y_y = np.zeros_like(xplot) null_y_x = np.ones_like(yplot)*m*h/(b-m) ## équilibres eq_extinct = [0, 0] eq_coex = [m*h/(b-m), r/c*(h+m*h/(b-m))*(1-m*h/(b-m)/K)] eq_prey = [K, 0] ## tracé des isoclines nulles, des équilibres, et de la trajectoire simulée ax2.plot(null_x_x, yplot, color = 'C2') ax2.plot(xplot, null_x_y, color = 'C2', label = "isoclines nulles de $\dot x$") ax2.plot(xplot, null_y_y, color = 'C1') ax2.plot(null_y_x, yplot, color = 'C1', label = "isoclines nulles de $\dot y$") ## équilibres ax2.plot(eq_extinct[0], eq_extinct[1], marker ='.', color = 'C3', markersize = 16) ax2.plot(eq_coex[0], eq_coex[1], marker ='.', color = 'C3', markersize = 16) ax2.plot(eq_prey[0], eq_prey[1], marker ='.', color = 'C3', markersize = 16) ## trajectoires ax2.plot(int_RMA[:, 0], int_RMA[:, 1], color = 'C0', label = "trajectoire") ## enluminures ax2.set_xlabel('Proies $x$', fontsize='12') ax2.set_ylabel('Prédateurs $y$', fontsize='12') ax2.legend(fontsize='10', loc = "upper right") ax2.set_ylim(bottom=-.5, top=None) ax2.set_xlim(left=-.5, right=None) ## représentation du champs de vecteurs x_grid = np.linspace(0.1, K, 10) y_grid = np.linspace(0.1, K, 10) X, Y = np.meshgrid(x_grid, y_grid) ## dérivées dot_x et dot_y sur la grille dx, dy = model_RMA([X, Y], 0, params_RMA) ax2.quiver(X, Y, dx, dy, angles = 'xy', color = 'grey', width = .002); ``` ### Diagramme de bifurcations Nous allons représenter les asymptotiques de la population de prédateurs $y^*$ en fonction de $K$. Il y a 3 situations asymptotiques distinctes pour le modèle de Rosenzweig MacArthur : - si : $0<K<\displaystyle\frac{mh}{b-m}$ : les prédateurs s'éteignent et les proies convergent vers $K$, l'équilibre d'extinction des deux populations est instable. - si : $\displaystyle\frac{mh}{b-m} <K< h+\frac{2mh}{b-m}$ : proies et prédateurs co-existent à un équilibre globalement asymptotiquement stable, l'équilibre d'extinction des prédateurs est instable, l'équilibre d'extinction des deux populations est instable. - si : $h+\displaystyle\frac{2mh}{b-m}<K$ proies et prédateurs co-existent le long d'un cycle limite globalement asymptotiquement stable, l'équilibre d'extinction des prédateurs est instable, l'équilibre d'extinction des deux populations est instable. Dans un premier temps nous allons calculer et représenter les différents équilibres et leur stabilité dans le plan $(K, y)$, puis nous calculerons et rajouterons une représentation du cycle limite. Commençons par les équilibres : ```{python} #| code-fold: true pas_K = .1 ## situation 1. Kplot1 = np.arange(pas_K, m*h/(b-m)+pas_K, pas_K) y_prey1 = np.zeros_like(Kplot1) ## situation 2. Kplot2 = np.arange(m*h/(b-m), h+2*m*h/(b-m)+pas_K, pas_K) y_prey2 = np.zeros_like(Kplot2) y_coex2 = [r/c*(h+m*h/(b-m))*(1-m*h/(b-m)/K_p) for K_p in Kplot2] ## situation 3. Kplot3 = np.arange(h+2*m*h/(b-m), 8, pas_K/2) y_prey3 = np.zeros_like(Kplot3) y_coex3 = [r/c*(h+m*h/(b-m))*(1-m*h/(b-m)/K_p) for K_p in Kplot3] ``` Représentation graphique : ```{python} #| code-fold: true #| label: fig-bif-rma #| fig-cap: diagramme de bifurcation $y^*$ en fonction de $K$ pour le modèle de Rosenzweig MacArthur (@eq-rma) fig3, ax3 = plt.subplots(1, 1) fig3.suptitle("Diagramme de bifurcations $y^*$ en fonction de $K$", va='top', fontsize='14') ## tracé des différentes branches d'équilibres ## situation 1. ax3.plot(Kplot1, y_prey1, color = 'C2', label = "équilibre stable") ## situation 2. ax3.plot(Kplot2, y_prey2, color = 'C1', label = "équilibre instable") ax3.plot(Kplot2, y_coex2, color = 'C2') ## situation 3. ax3.plot(Kplot3, y_prey3, color = 'C1') ax3.plot(Kplot3, y_coex3, color = 'C1') ## enluminures ax3.set_ylabel('densité de prédateurs $y_\infty$', fontsize='12') ax3.set_xlabel('capacité de charge $K$', fontsize='12') ## Type des bifurcations ax3.text(2.2, 0.1, 'transcritique', fontsize='12') ax3.text(5.15, 2.75, 'Hopf', fontsize='12') ax3.grid() ``` On aimerait pouvoir visualiser sur le diagramme de bifurcations l'amplitude du cycle limite attractif qui émerge de l'équilibre instable. Pour cela, on utilise une approche qui consiste à simuler pendant longtemps le système dynamique et récupérer les extrema de la trajectoire périodique pour ensuite les tracer (approche "brute force"). ```{python} ## temps d'intégration du transitoire "long" tspan_transitoire = np.arange(t_0, 100*t_fin, pas_t) ## array pour sauvegarder les extrema de la trajectoire périodique y_cycle_min = np.array([]) y_cycle_max = np.array([]) for K_p in Kplot3: ## on assigne le paramètre K à la valeur K_p params_RMA_cycle = np.array([r, K_p, c, h, b, m]) ## on simule le système pendant le transitoire int_RMA_transitoire = odeint(model_RMA, etat0_RMA, tspan_transitoire, args=(params_RMA_cycle,), hmax=pas_t) ## on resimule depuis la dernière valeur calculée ## dans la simulation du transitoire int_RMA_cycle = odeint(model_RMA, int_RMA_transitoire[-1, :], tspan, args=(params_RMA_cycle,), hmax=pas_t) ## on sauvegarde les extremas dans y_cycle_min et ## _max en appendant les array et les réassignant y_cycle_min = np.append(y_cycle_min, np.min(int_RMA_cycle[:,1])) y_cycle_max = np.append(y_cycle_max, np.max(int_RMA_cycle[:,1])) ``` Il ne reste plus qu'à tracer ces branches correspondant au cycle limite. ```{python} #| label: fig-bif-rma-full #| fig-cap: diagramme de bifurcation $y^*$ en fonction de $K$ pour le modèle de Rosenzweig MacArthur (@eq-rma) ax3.plot(Kplot3, y_cycle_min, color = 'C0', label = "cycle limite attractif") ax3.plot(Kplot3, y_cycle_max, color = 'C0') ## légende ax3.legend(fontsize='10') ## réafficher la figure display(fig3) ``` That's all folks!
